Állványrendszer típusok

Gépi kiszolgálást igénylő állványrendszerek:

• Soros raklapos állványrendszer
• Bejárható állványrendszer
• Raklapos görgős állványrendszer
• Mobil állványrendszer
• Shuttle rendszer
• Karos állványrendszer

Kézi kiszolgálást igénylő állványrendszerek:

• Polcos állványrendszer


Állványrendszer típusok: Soros raklapos állványrendszer (gépi kiszolgálást igénylő)

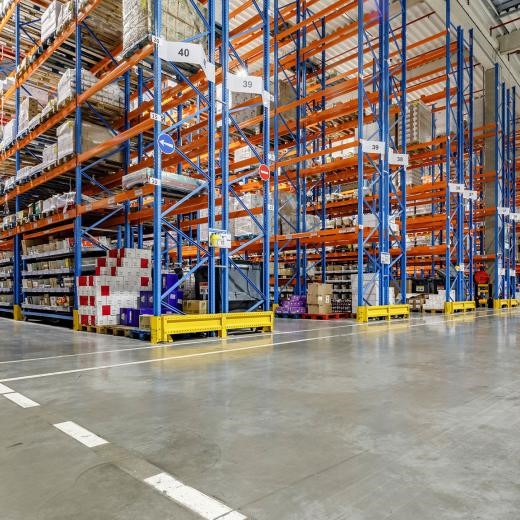

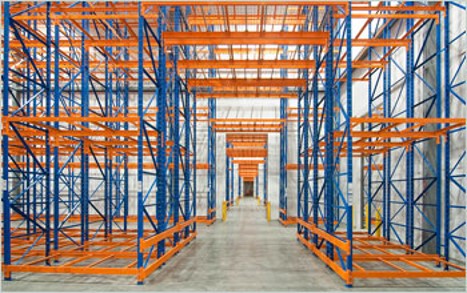

A hagyományos raklapos állvány a legáltalánosabb polcrendszer, amely az egyes rakatokhoz történő közvetlen hozzáférést biztosítja.

Kialakításánál a munkafolyosó állványok közötti mérete és az állvány magassága függ az alkalmazott villás targoncák típusától, azok emelőszerkezeti jellemzőitől, raklap méretétől, súlyától és magának a raktárépületnek a magasságától.

Állványrendszer típusok: Soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Milyen elemekből épül fel?

Állványkeret_Frame
Két állványlábból és a köztük lévő diagonálokból (merevítő), talplemezekből, az alattuk elhelyezett hézagoló lemezekből, illetve az őket egymáshoz és a talajhoz rögzítő elemekből áll.

Fontos jellemzői:
Keretmélység
Keretmagasság
(Állványláb kialakítása)

Állványláb - UPRIGHT
2 db/állványkeret

Diagonál - DIAGONAL
(csavarkötéssel rögzítve az állványlábakhoz)

Talplemez - BASEPLATE
1 db/állványláb

Dübel

ANCHOR

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igénylő)

3 lábú állvány

3 db láb alkot 1 keretet, nem kettő.

Állványrendszer típusok: Soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Gerenda - BEAM

Az állványrendszer azon elemei, amelyek a tartószinteket alkotják, az állványlábakhoz kapcsolókörmökkel kapcsolódnak, biztonsági okokból további elemmel, az úgynevezett SAFETY PIN-el rögzítik.

Kapcsolóköröm - HOOK

SAFETY PIN

Állványrendszer típusok: Soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Állványrendszer típusok: Soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Szint - LEVEL

Egy szint, lehet talajszint és gerendaszint egyaránt.

A gerendapárokat a szintterhelésre méretezzük:

          rakatok száma x rakatok tömege

Mező - BAY

Két állványláb között elhelyezkedő rész, beleértve a talajszintet és a gerendaszinteket.

Rekesz szélessége:

 A gerenda hossza = n*rakatok szélessége+bizt. táv

Állványrendszer típusok: Soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Mezőterhelés

 A gerendaszintek terhelésének összege
 (a talajszintet nem számoljuk ide!)

Állványrendszer típusok: Soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Állványsor - ROW

Összefüggő állványmezők. (Törekedni kell az 1-2-3 mezőből álló állványsorok elkerülésére, mivel statikailag ezek jelentősen rosszabbak, mint a 4 vagy annál több mezőből álló állványsorok.)

Átjáró - BREAKTHROUGH

Az állványsorok azon eleme, ahol a legalsó gerenda alatt a targonca keresztirányban át tud haladni. Ennek szükségességét indokolhatja például egy kapu vagy az állványsorok hossza.

(Nagyon hosszú állványsorok esetében célszerű alkalmazni

a zsákutcák elkerülése végett.)

Az átjáró fölött szabvány szerint

rácsot kell elhelyezni a

lehullás ellen, hiszen az átjáró fölött

tárolási lokációk

találhatók.

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igénylő)

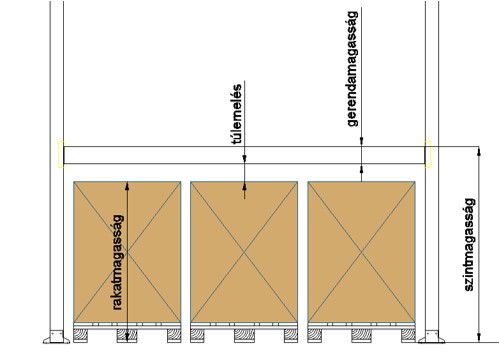

Szintmagasság

• nettó szintmagasság

      rakat magassága + túlemelés (~100 mm)

• általános értelemben vett szintmagasság

      rakat magassága + túlemelés (~100 mm) + gerenda magassága (~150 mm)

Gerendaszintek

A gerendaszinteket legtöbb esetben a talajtól mérve adjuk meg a könnyebb átláthatóság miatt.
Pl. 0 / 1250 / 2600 / 3550 mm

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igénylő)

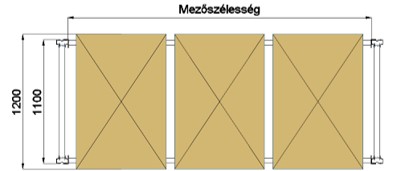

Szimpla állványsor

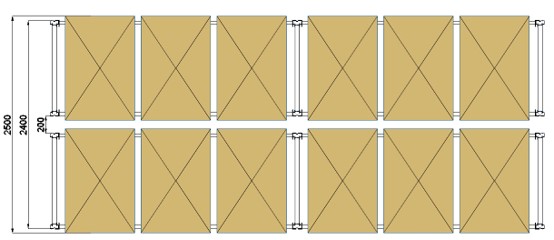

Dupla állványsor

A két különálló állványsor között fémes összeköttetés van, ami az úgynevezett keretikresítő elem. Az állványlábak között 200 mm távolság van.

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Túltolásgátló elem (TTG)- SAFETY BACKSTOP

A gerendaszintek mögött elhelyezkedő biztonsági elem, amely célja meggátolni a rakatok betárolásakor azt, hogy túltolják a megfelelő pozíción. Nem használható ütközőnek, alapvetően csak díszként kellene funkcionálnia. Dupla állványsoroknál egy közös TTG használandó, melyet csak az egyik állványsorhoz rögzítenek, azonban funkcióját mindkét oldalon ellátja.

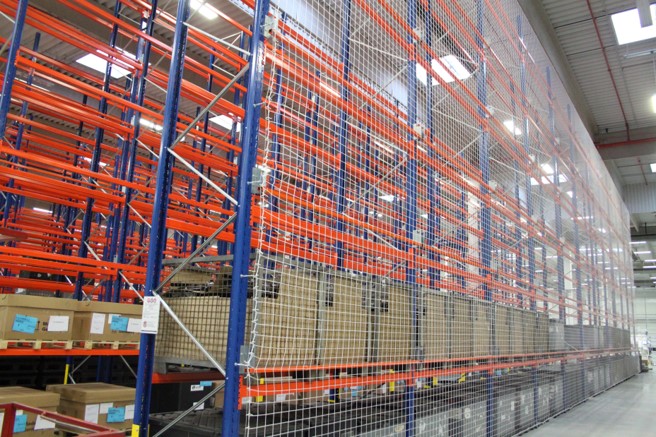

Hátfalrács – REAR MESH vagy Háló
Az állványrendszer hátsó oldalán elhelyezett rács, amely meggátolja a tárolt anyagok leesését hátrafelé. Dupla állványsor esetében egy hátfalrács alkalmazása elegendő. Amennyiben TTG-t és hátfalrácsot egyaránt alkalmazni kell, akkor figyelni kell rá, hogy egymással ne ütközzenek, a hátfalrács állványlábtól való eltartása ebben az esetben nagyobb

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Faforgácslap - CHIPBOARD

A faforgácslap a szintek  teljes fedésére szolgál, általában 350 kg/m2 teherbírással bír.

A gerendákra „Z” profilokat helyeznek el és erre kerül a faforgácslap.

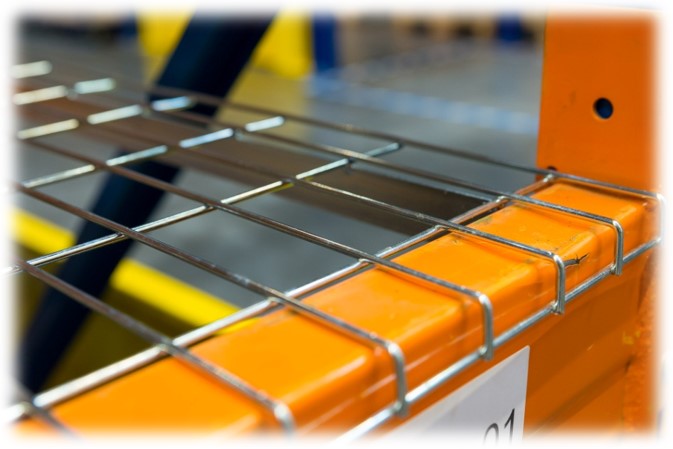

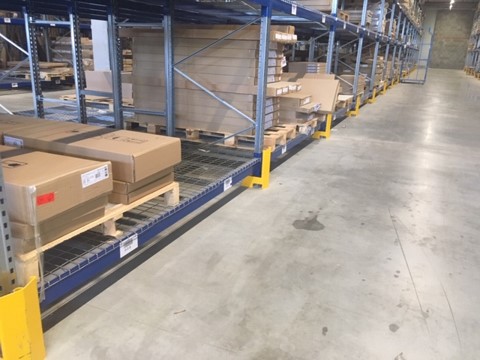

Áthullás elleni huzalrács – WIRE MESH DECK

Átjárók esetében szabvány szerint kötelező használni legalább áthullás elleni huzalrácsot, amely a leeső dobozok ellen véd, azonban a teherviselő a gerenda. Kb. 250 kg/m2 teherbírással méretezik.

Járórácsfedés / Teherviselő rács – GRATING MESH

A speciális rakatok esetén alkalmazzák, a teljes terhet képes viselni, ebben az esetben nem feltétlenül a gerenda a teherviselő.

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igénylő)

Terheléshez igazodó kialakítás

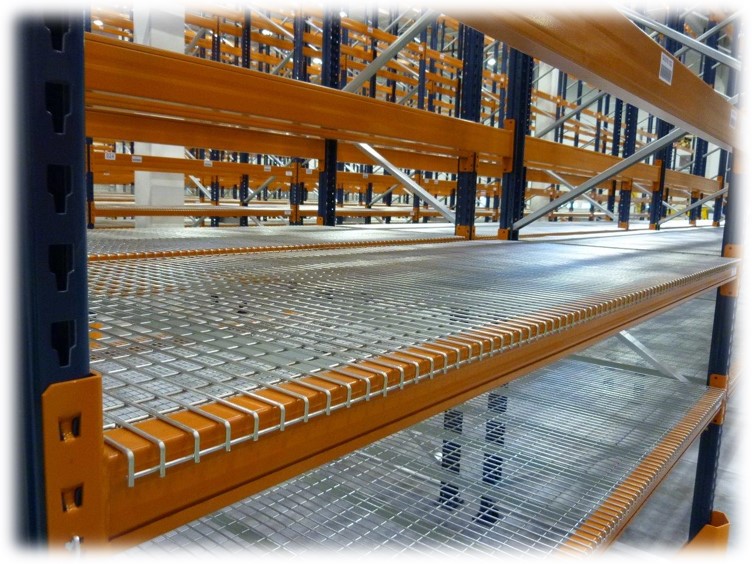

A panel rácsok speciális ponthegesztéses technológiával készülnek. A rácsokat keresztgerendákból és hegesztett hálóból alakítják ki. Főbordák a keresztgerendák, mellékbordák a háló huzaljai. A keresztgerendák veszik fel a terhelést. Horganyzott, ritkán festett felület.

Rácsméretek változhatnak:

Bordázat sűrűsége a terheléshez igazodik:

Állványrendszer típusok: soros raklapos állványok (gépi kiszolgálást igényel)

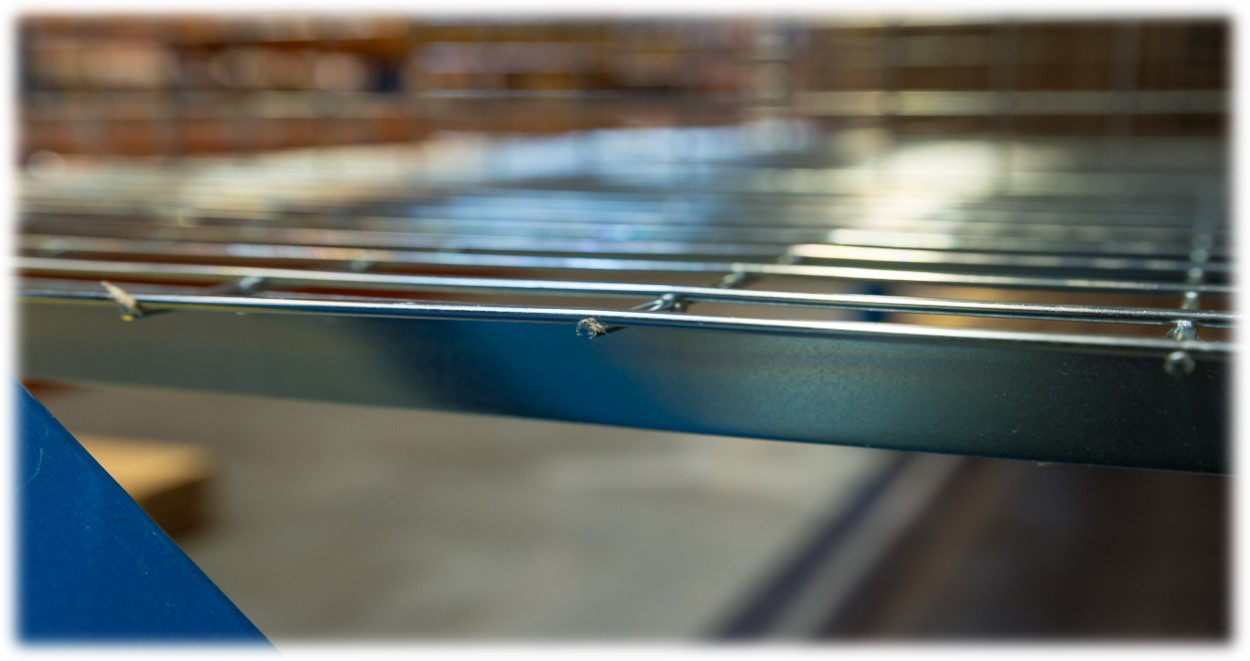

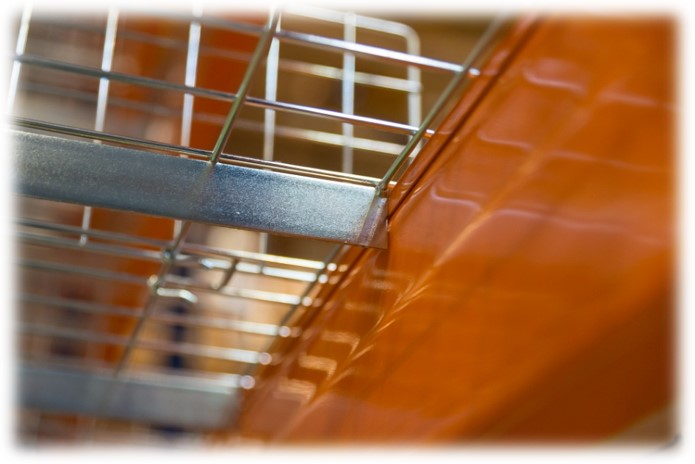

Rácsok rögzítése:

A rácsok felhelyezése az áthidalókra könnyen megoldható,
mégis stabil rögzítést eredményez.

Állványrendszer típusok: soros raklapols állványrendszer (gépi kiszolgálást igényel)

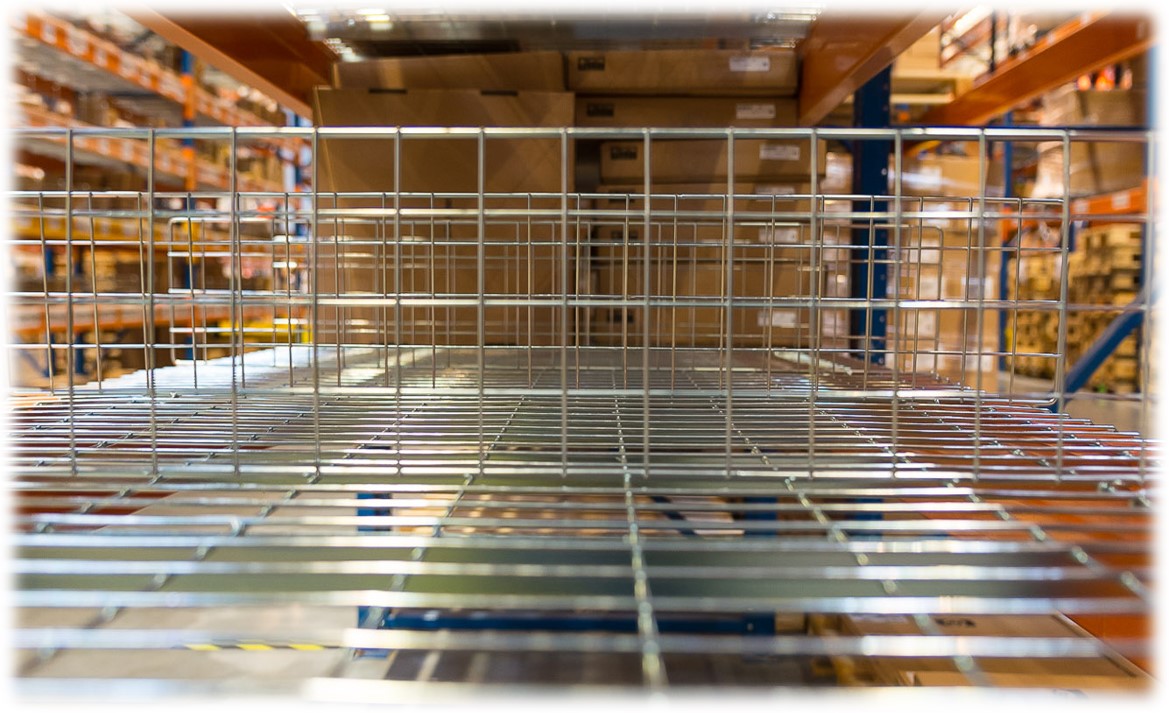

A huzal és alátámasztó bordák dimenziója az adott terheléshez igazítva.

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igényel)

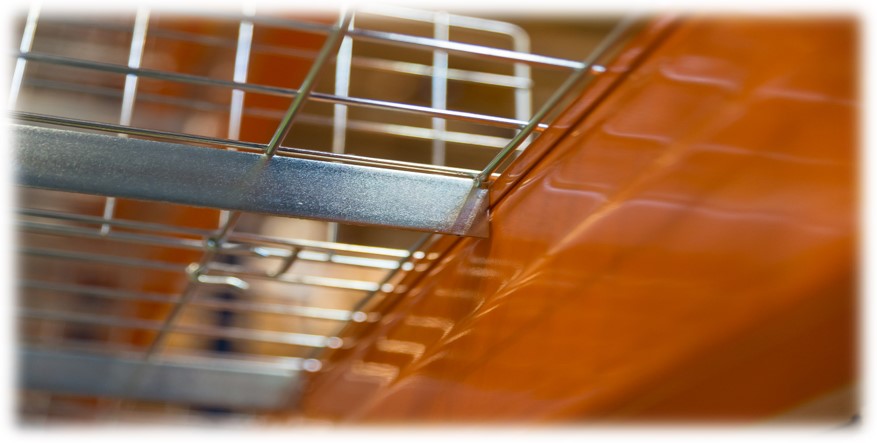

Méretre igazított elhelyezés:

Pontos illeszthetőség az állványrendszer gerendái közé

Erősített kivitel

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igényel)

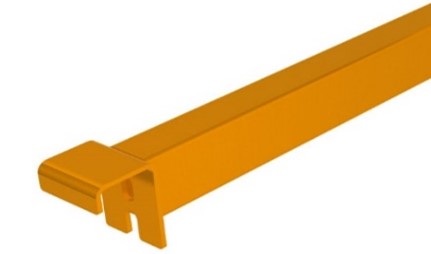

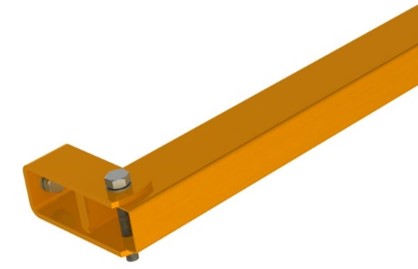

Mélységi támasz - DEPTHBEAM

Olyan esetben van rá szükség, amikor nem elegendő az, ha a gerendákon fekszik fel a rakat. Különböző kialakítások léteznek.

Lábvédelem – UPRIGHT PROTECTOR

Az állványlábak védelmére szolgál. Két féle kialakítás létezik, az állványlábra szerelhető, valamint a talajra rögzíthető.

Keretvédelem – FRAME PROTECTION

A keretek védelemére szolgál, szimpla és dupla

állványsor esetén is szokták alkalmazni, valamint

az átjárókban is ajánlott.

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igényel)

Szabályok:

• Törekedj arra, hogy minél hosszabb állványsorok legyenek!
  (Az 1 mezős állványsor nem preferált.)
• A hasznos belmagasság alatt ~300 mm-el kell lennie a legfelső rakat tetejének.
• Ha egy koncepciórajz kell, akkor az állványláb szélessége legyen 100 mm.
• Törekedni kell a standard megoldásokra (pl. gerendahosszoknál)!
• A faltól, oszlopoktól el kell állni ~200 mm-rel!

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igényel)

Előnyei:

• Széles körben alkalmazható
• Minden tárolási egységhez közvetlen hozzáférés
• Rugalmasan alkalmazkodik a készletösszetétel változásához
• Kézzel és géppel kezelhető egységek esetén egyaránt használható
• Jól automatizálható
• Jól integrálható komissiózási munkafolyamatokba

Hátrányai:

• Hosszú áru elérési utak
• Nagy az egy tárolási egységre jutó területfelhasználás
• Kicsi a térfogatkihasználás

Állványrendszer típusok: soros raklapos állványrendszer (gépi kiszolgálást igényel)
